碳化硅噴淋頭/分配盤/勻氣盤-半導體PVD、CVD、刻蝕工藝的重要零部件

在半導體芯片制造的精密殿堂中，某些組件雖不顯眼，卻直接決定著工藝的成敗與芯片的性能。碳化硅噴淋頭（亦稱為分配盤或勻氣盤）正是這樣一種關鍵部件。它靜置在工藝反應腔的核心，卻掌控著反應氣體均勻分布的命脈，是物理氣相沉積（PVD）、化學氣相沉積（CVD） 和刻蝕（Etch） 等核心工藝得以高效、均勻進行的基石。

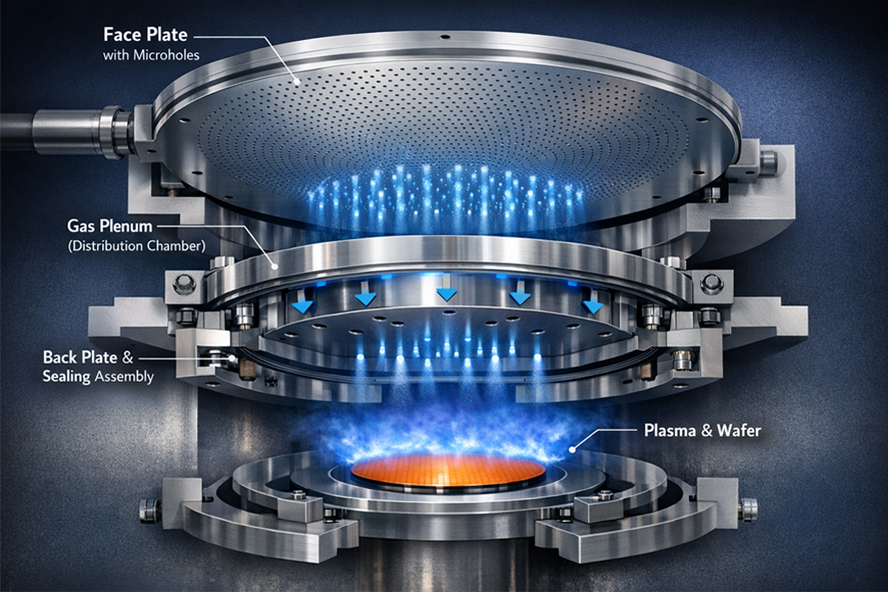

碳化硅噴淋頭絕非簡單的帶孔板材，其設計與制造是精密陶瓷加工的巔峰體現：

• 精密氣流控制：表面成百上千個微孔，其孔徑、孔距、分布均經過計算流體動力學（CFD） 模擬優化，確保反應氣體以完全均勻的流量和壓力覆蓋整個晶圓表面。

• 均勻的等離子體分布：在等離子體工藝中，噴淋頭常作為電極使用。其導電性、表面平整度及冷卻設計，直接影響腔體內等離子體密度的均勻性，進而決定工藝結果的一致性。

• 集成冷卻通道：先進的噴淋頭內部集成精密冷卻流道，高效帶走工藝熱量，維持部件與工藝溫度的恒定。

在三大關鍵工藝中的應用場景

1. PVD（物理氣相沉積）工藝

在金屬濺射等PVD工藝中，碳化硅噴淋頭（通常作為陽極或屏蔽組件）需承受高溫和高能粒子轟擊。其穩定性確保了濺射過程的均勻性與膜厚的一致性，是高端邏輯芯片和存儲芯片制造中的關鍵。

2. CVD（化學氣相沉積）工藝

在沉積SiO?、Si?N?、多晶硅等薄膜時，噴淋頭將前驅體氣體均勻注入反應腔。碳化硅的耐高溫和抗腐蝕特性，使其能在長時間高溫下抵抗副產物的沉積與腐蝕，保障薄膜的均勻性與純度。

3. 刻蝕（Etch）工藝

在干法刻蝕中，噴淋頭用于均勻?qū)肟涛g氣體（如氟基、氯基氣體）并形成均勻等離子體。其面對強腐蝕等離子體的耐久性，直接決定了刻蝕工藝的窗口寬度、側壁形貌的控制能力與機臺正常運行時間。

制造工藝：從粉體到精密部件

高品質碳化硅噴淋頭的誕生，依賴于一條極其嚴格的技術鏈：

1. 材料制備：采用高純度亞微米級碳化硅粉體。

2. 成型工藝：通過等靜壓成型或注塑成型，形成坯體。

3. 精密加工：燒結前后，使用金剛石磨具進行高精度CNC加工，打孔、銑槽，確保微米級尺寸公差與表面光潔度。

4. 高溫?zé)Y(jié)：在2100℃以上的惰性氣氛中進行無壓燒結或反應燒結，獲得高致密、高強度部件。

5. 最終處理與檢測：進行精密研磨、清洗，并經過嚴格的尺寸、氣密性、等離子體測試與顆粒檢測。
